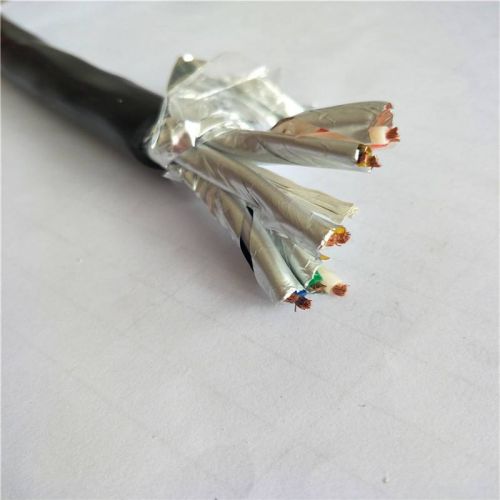

WDZN-DJYJP3VP3R無鹵阻燃耐火信號電纜

額定電壓： 300/500V

產品顏色：黑色

護套材料：低煙無鹵聚烯烴

產品型號： WDZN-DJYJP3VP3R

屏蔽材質：鋁箔分屏蔽+鋁箔總屏蔽

產品包裝：盤裝/軟包

產品詳情

一、產品應用

低煙無鹵非鎧裝電纜(第一部分1類) 主要應用于室內安裝，也安裝在潮濕的環境中.在工業生產進程中完成通信，數據和語音信號的傳輸和服務, 此類電纜也可應用于電氣設備和儀表之間的互聯.

二、結構

導體	退火銅或鍍錫銅, 尺寸：遵循BS6360標準，0.5mm2;和0.75mm2;，5類多股，0.5mm2;和1.0mm;，1類實心銅，1.5mm;和 2.mm2;，2類多股銅
絕緣	XLPE(交聯聚乙烯), 或PE(聚乙烯)
成對	兩芯對絞，加小于100mm的隔離帶
線對顏色	參照附注里的色彩編碼
單對屏蔽	鋁塑復合屏蔽，每對屏蔽金屬面向內，緊挨0.5mm2;的排流線
粘合帶	透明的聚合酯帶
總屏蔽	鋁塑復合屏蔽，金屬面向內，緊挨0.5mm2;的排流線
外護套	LSOH(低煙無鹵)護套阻燃遵循IEC60332-3-22標準防火遵循IEC60331標準無鹵遵循IEC60754-1標準低煙遵循IEC61034-1-2標準
護套顏色	黑色/藍色

物理性能和電氣性能工作溫度: -20?C - + 90?C( 固定安裝)
0?C - +50?C(工作中 )
最小彎曲半徑: 5 x 外徑

BS5308第一部分1類 XLPE絕緣+單對屏蔽+總屏蔽+LSOH護套

導體截面積	MM 2	0.5	0.5	0.75	1.0	1.5
導體規格	NO. X MM	1 x 0.8	16 x 0.2	24 x 0.2	1 x 1.13	7 x 0.53
最大導體電阻	OHM/KM	36.8	39.7	26.5	18.2	12.3
最小絕緣電阻	GOHM/KM	5	5	5	5	5
1KHZ時的電容不平衡值（對：對屏蔽）	PF/250M	250
1KHZ時的最大互容（非屏蔽和總屏蔽的電纜，單對和兩對除外）	PF/M	115	115	115	115	120
1KHZ時的最大互容（單對屏蔽/總屏蔽電纜包括單對及兩對）	PF/M	75	75	75	75	85
相鄰芯數間最大的感應系數/阻抗比率	ΜH/OHM	25	25	25	25	40
測試電壓	芯：芯	V	1000	1000	1000	1000	1000
芯：屏蔽	V	1000	1000	1000	1000	1000
最大額定電壓	V	300/500	300/500	300/500	300/500	300/500

參數表

對數	導體股數和直徑	標稱導體截面積	標稱絕緣厚度	標稱護套厚度	標稱電纜外徑	標稱電纜重量
	NO./MM	MM2	MM	MM	MM	KG/KM
15	16/0.2	0.5	0.6	1.5	22.6	570
20	16/0.2	0.5	0.6	1.5	25.7	780
30	16/0.2	0.5	0.6	1.7	31	1020
50	16/0.2	0.5	0.6	2.2	39.9	1680
2	1/1.13	1	0.6	1.1	11.9	200
5	1/1.13	1	0.6	1.2	15.4	290
10	1/1.13	1	0.6	1.3	20.5	580
15	1/1.13	1	0.6	1.5	24.1	780
20	1/1.13	1	0.6	1.7	27.7	1010
30	1/1.13	1	0.6	2	33.7	1430
50	1/1.13	1	0.6	2.2	42.5	2360
2	7/0.53	1.5	0.6	1.2	13.6	250
5	7/0.53	1.5	0.6	1.3	17.7	460
10	7/0.53	1.5	0.6	1.5	23.9	760
15	7/0.53	1.5	0.6	1.7	28	1020
20	7/0.53	1.5	0.6	2	31.7	1350
30	7/0.53	1.5	0.6	2.2	38.6	1900
50	7/0.53	1.5	0.6	2.2	48.9	3060
