煤礦用阻燃通信電纜（原煤礦用電話通信電纜）
一、產品用途：產品適用于煤礦井下無線通信系統、電話通信干線、配線和用戶線路。 執行標準：MT 818.14-1999、Q/YZRC002-2009
二、型號和名稱及使用范圍：
| 型號 | 名 稱 | 使 用 范 圍 |
| MHYV | 煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜 | 用于平巷、斜巷及機電硐室 |
| MHJYV | 煤礦用加強型線芯聚乙烯絕緣聚氯乙烯護套通信電纜 | 用于機械損傷較高的平巷和斜巷 |
| MHYBV | 煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜 | 用于機械沖擊較高的平巷和斜巷 |
| MHYAV | 煤礦用聚乙烯絕緣鋁-聚乙烯粘護層聚氯乙烯護套通信電纜 | 用于較潮濕的斜井和平巷 |
| MHYA32 | 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜 | 用于豎井或斜井 |
三、產品規格：
| 型 號 | 規 格 | 導體結構（根/直徑）mm |
| MHYV | 1x2、2x2、1x4、5x2 | 7/0.28 |
| MHJYV | 1x2、2x2 | 4/0.28銅線+3/0.28鋼線 4/0.28 |
| MHYBV | 5x2、10x2、20x2 | 1/0.8 |
| MHYAV | 20x2、30x2、50x2 | |
| MHYA32 | 30x2、50x2、80x2、100x2 |

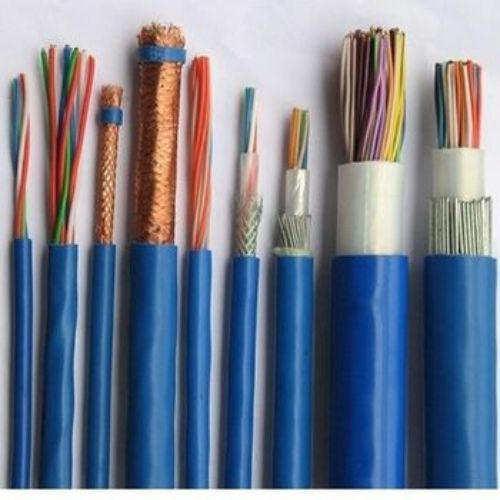

四、電纜結構示意圖：
 |
五、主要技術性能： 天長市時豐電氣有限公司www.llhg.cn
1、電纜導體直流電阻及固有衰減
| 型 號 | 20℃時導體直流電阻≤Ω/km | 固有衰減（800Hz）≤（dB/km） |
| MHYV | 45 | 1.10 |
| MHJYV | 73 | 1.30 |
| MHYBV MHYAV MHYA32 | 36.7 | 0.95 |
2、產品其它主要技術性能：
| 序 號 | 項目 | 技術性能 |
| 1 | +20℃線芯直流電阻 | 見上表 |
| 2 | 電纜固有衰減 | 見上表 |
| 3 | +20℃絕緣電阻 | 3000 |
| 4 | lmin工頻交流電壓試驗 | 1500V不擊穿（50Hz） |
| 5 | 遠端串音衰減 | 70（800Hz） |
| 6 | 電感 | 800（800Hz） |
| 7 | 電纜工作電容 | 0.06（800Hz） |
| 8 | 工作對直流電阻差 | 2 |
| 9 | 單根垂直燃燒試驗 | MT386 |
| 10 | 成束燃燒試驗 | 符合GB/T18380標準中B類成束燃燒試驗要求 |
